Высокая эффективность использования энергии пара прежде всего зависит от правильной конструкции паро-конденсатных систем. Для достижения максимальной эффективности паро-конденсатных систем существует ряд правил, которые необходимо знать и учитывать при проектирование, монтаже и пуско-наладочных работах:
– При производстве пара необходимо стремиться к выработке пара высокого давления, т.к. паровой котел является более быстродействующим при высоком давлении, чем при низком. Это связано с тем, что скрытая теплота парообразования при низком давлении более большая, чем при высоком давлении. Иначе говоря, необходимо затратить больше энергии для выработки пара при низком давлении, чем при высоком, относительно разного уровня тепловой энергии в воде.
– Для использования в технологическом оборудовании всегда подавайте пар минимально допустимого давления, т.к. теплопередача при низком давлении, когда скрытая теплота парообразования выше, более эффективна. В противном случае тепловая энергии пара уйдет вместе с конденсатом высокого давления. И ее приходится ловить на уровне утилизации вторичного пара, если заниматься энергосбережением. – Всегда вырабатывайте максимальное количество пара из вторичного тепла, остающегося после технологического процесса, т.е. обеспечивая работоспособность отвода и использования конденсата. Не правильно смонтированное и не правильно работающее оборудование в паро-конденсатных системах служат источником потерь энергии пара. А также являются причиной не стабильной работы всей паро-конденсатной системы.

Установка конденсатоотводчика Конденсатоотводчики устанавливаются как для дренажа магистральных паропроводов, так и для отвода конденсата от теплообменного оборудования. Конденсатоотводчики служат для удаления конденсата, образующегося в паропроводе вследствие тепловых потерь в окружающую среду. Теплоизоляция снижает уровень тепловых потерь, но не исключает их полностью. Поэтому на всем протяжении паропровода необходимо предусматривать узлы отвода конденсата. Отвод конденсата необходимо организовывать не реже 30-50 м на горизонтальных участках трубопроводов. Первый конденсатоотводчик за котлом должен иметь пропускную способность не менее 20 % от производительности котла. При длине трубопровода более 1000 м пропускная способность первого конденсатоотводчика должна быть 100 % от производительности котла. Это требуется для удаления конденсата в случае уноса котловой воды. Обязательная установка конденсатоотводчика требуется перед всеми подъемами, регулирующими клапанами и на коллекторах.

Отвод конденсата необходимо осуществлять с помощью карманов отстойников. Для труб диаметром до 50 мм диаметр отстойника может быть равен диаметру основного паропровода. Для паропроводов диаметром свыше 50 мм рекомендуется использовать отстойники на один/два типоразмера меньше. В нижней части отстойника рекомендуется установить запорный кран или глухой фланец для очистки (продувки) системы. Во избежание засорения конденсатоотводчика отвод конденсата нужно делать на некотором расстоянии от нижней части отстойника.

Узел отвода конденсата Перед конденсатоотводчиком необходимо установить фильтр, а за конденсатоотводчиком – обратный клапан (защита от заполнения конденсатом системы при отключении пара в паропроводе). Для уверенности в корректной работе конденсатоотводчика рекомендуется устанавливать смотровые стекла (для визуального контроля).

Удаление воздуха Содержание воздуха в паропроводе значительно снижает теплопередачу в теплообменном оборудовании. Для удаления воздуха из паропровода в качестве автоматических воздушников используются термостатические конденсатоотводчики. «Воздушники» устанавливаются в верхних точках системы, как можно ближе к теплообменному оборудованию. Вместе с «воздушником» устанавливается прерыватель вакуума. При остановке системы охлаждаются трубопроводы и оборудование, вследствие чего происходит конденсация пара. А так как объем конденсата намного меньше объема пара, давление в системе падает ниже атмосферного, из-за чего образуется вакуум. Из-за вакуума в системе могут быть повреждены теплобменники и уплотнения арматуры.

Редукционные станции Для получения пара с требуемым давлением необходимо использовать редукционные клапаны. Во избежание гидроударов необходимо организовать отвод конденсата перед редукционным клапаном.

Фильтры Скорость пара в трубопроводах в большинстве случаев составляет 15-60 м/с. Учитывая возраст и качество котлов и трубопроводов, поступаемый к потребителю пар, как правило, бывает сильно загрязнен. Частицы окалины и грязи при столь высоких скоростях существенно сокращают срок службы паропроводов. Наиболее подвержены разрушению регулирующие клапаны, так как скорость пара в зазоре между седлом и клапаном может достигать сотен метров в секунду. В связи с этим в обязательном порядке необходимо устанавливать фильтры перед регулирующими клапанами. Размер ячеек сетки фильтров, устанавливаемых на паропроводе, рекомендуется 0,25 мм. В отличие от водяных систем, на паропроводах рекомендуется устанавливать фильтр таким образом, чтобы сетка находиласьв горизонтальной плоскости, так как при установке крышкой вниз возникает дополнительный конденсатный карман, способствующий увлажнению пара и увеличивающий вероятность возникновения конденсатной пробки.

Сепараторы пара Конденсатоотводчики, установленные на магистральном паропроводе, отводят уже сформировавшийся конденсат. Однако для получения качественного сухого пара этого бывает недостаточно, так как пар к потребителю поступает влажным из-за конденсатной взвеси, увлекаемой потоком пара. Влажный пар, так же как и грязь, вследствие высоких скоростей способствует эрозионному износу трубопроводов и арматуры. Для того чтобы избежать этих проблем, рекомендуется использовать сепараторы пара. Пароводяная смесь, попадая в корпус сепаратора через входной патрубок, закручивается по спирали. Взвешенные частицы влаги за счет центробежных сил отклоняются к стенке сепаратора, образуя конденсатную пленку. На выходе из спирали при столкновении с отбойником происходит срыв пленки. Образовавшийся конденсат удаляется через дренажное отверстие в нижней части сепаратора. Сухой пар поступает в паропровод за сепаратором. Во избежание потерь пара на дренажном патрубке сепаратора необходимо предусмотреть узел отвода конденсата. Верхний штуцер предназначен для установки автоматического воздушника. Сепараторы рекомендуется устанавливать как можно ближе к потребителю, а также, перед расходомерами и регулирующей арматурой. Срок службы сепаратора обычно превышает срок службы трубопровода.

Предохранительные клапаны При выборе предохранительных клапанов необходимо учитывать конструкцию и уплотнения клапана. Основным требованием, предъявляемым к предохранительным клапанам, кроме корректно выбранного давления срабатывания, является правильная организация отвода сбрасываемой среды. Для воды дренажный трубопровод обычно направляется вниз (сброс в канализацию). В паровых системах, как правило, дренажный трубопровод направляется вверх, на крышу здания или в другое безопасное для персонала место. Из-за этого необходимо учитывать, что после сброса пара в случае срабатывания клапана, происходит образование конденсата, который скапливается в дренажном патрубке за клапаном. При этом создается дополнительное давление, препятствующее срабатыванию клапана и сбросу среды при заданном давлении срабатывания/ Другими словами, в том случае если давление срабатывания 5 бар, и трубопровод, направленный вверх, заполнен на 10 м водой, предохранительный клапан сработает только при давлении 6 бар. Кроме того, в моделях без герметичного уплотнения по штоку вода будет вытекать через крышку клапана. Поэтому во всех случаях, когда выпускной патрубок предохранительного клапана направлен вверх, необходимо организовывать дренаж через специальное отверстие в корпусе клапана или непосредственно через дренажный трубопровод. Запрещается устанавливать запорную арматуру между источником давления и предохранительным клапаном, а также на выпускном трубопроводе. При выборе предохранительного клапана, предназначенного для установки на паропроводе, необходимо исходить из расчета, что пропускной способности будет достаточно, если она будет составлять 100 % от всего возможного расхода пара плюс 20 % запаса. Давление срабатывания дожно быть не ниже 1,1 от рабочего давления во избежание преждевременного износа вследствие частого срабатывания.

Запорная арматура При выборе типа запорной арматуры прежде всего необходимо учитывать высокую скорость пара. Если европейские производители парового оборудования рекомендуют выбирать диаметр паропровода таким образом, чтобы скорость пара была 15-40 м/с, то в России рекомендуемая скорость пара зачастую может достигать 60 м/с. Перед закрытой арматурой всегда образуется конденсатная пробка. При резком открытии арматуры существует высокая вероятность возникновения гидроудара. В связи с этим крайне нежелательно в качестве запорной арматуры на паропроводе использовать шаровые краны. Перед использованием как запорной, так и регулирующей арматуры на вновь смонтированном трубопроводе необходимо предварительно продуть трубопровод во избежание повреждения седловой части арматуры окалиной и шлаком.

Таблица 1. Рекомендуемые размеры паропровода для насыщенного пара.
Таблица 1. Рекомендуемые размеры паропровода для насыщенного пара.

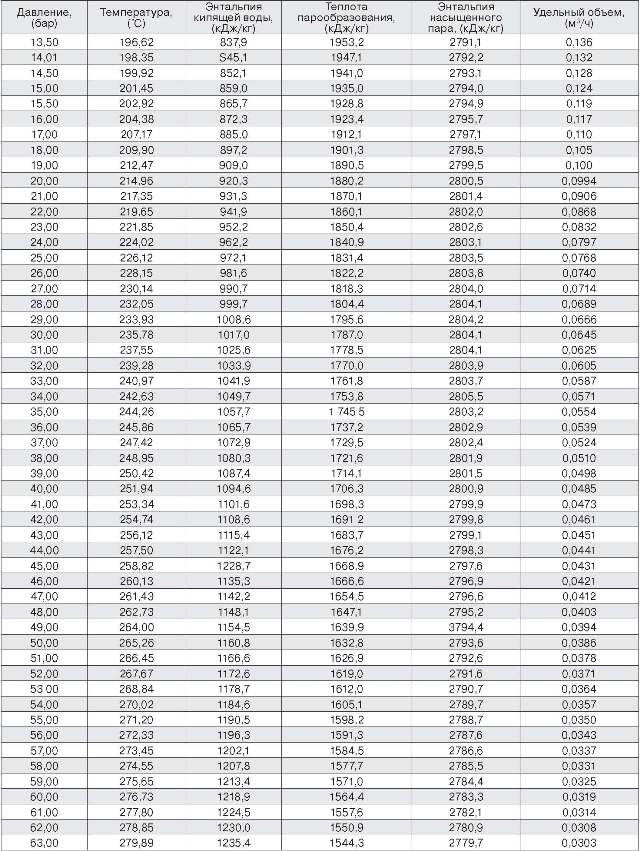

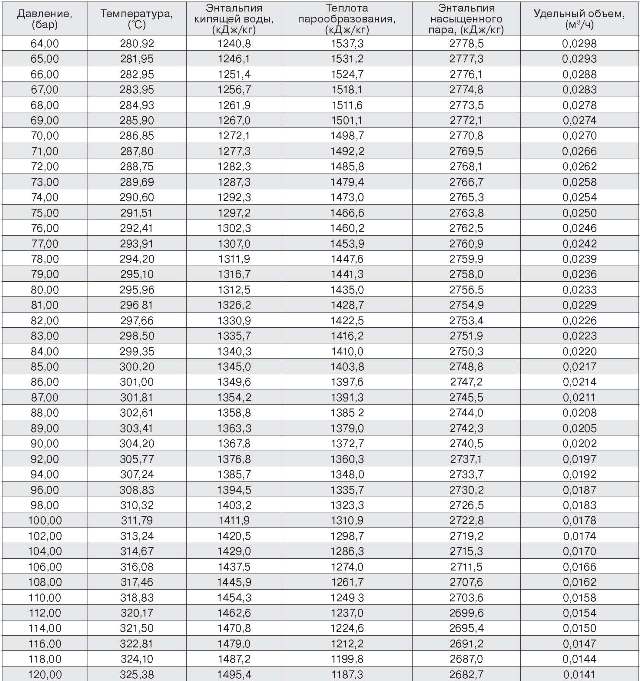

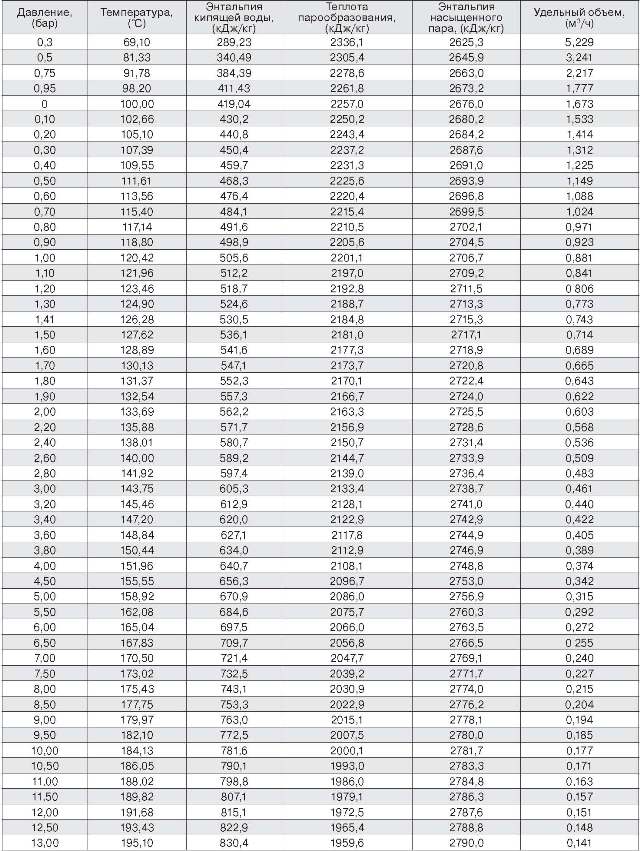

Таблица 2. Теплофизические свойства воды и водяного пара.
Таблица 2. Теплофизические свойства воды и водяного пара.
Таблица 2. Теплофизические свойства воды и водяного пара.
Таблица 2. Теплофизические свойства воды и водяного пара.

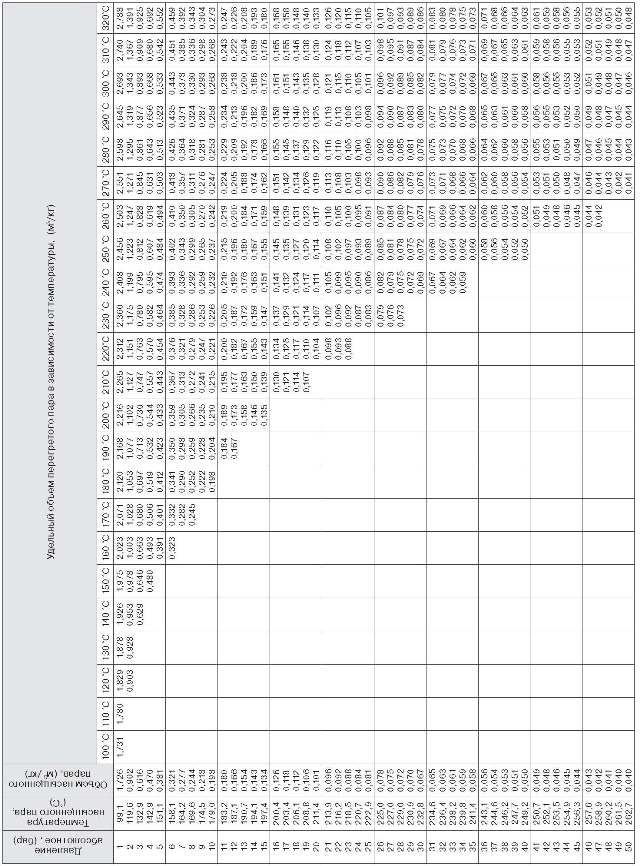

Таблица 3. Удельный объем перегретого пара в зависимости от температуры.
Таблица 3. Удельный объем перегретого пара в зависимости от температуры.
